РУКОВОДСТВО ПО УСТАНОВКЕ
Назначение

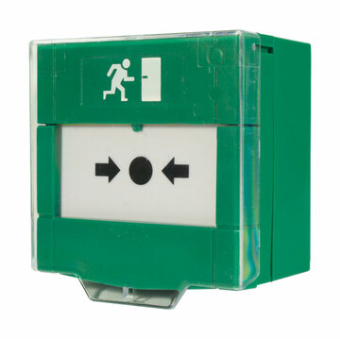

Устройство разблокировки предназначено для работы в
системах КУД или других слаботочных системах. Устройство
применяется для аварийной разблокировки дверей или
других устройств, путем нажатия на центральную часть пластиковой вставки. После нажатия, возврат пластиковой
вставки в рабочее состояние осуществляется специальным ключом, входящим в комплект поставки
Устройство имеет пластиковую защитную крышку, которая может быть опечатана.
Характеристики
Коммутируемое напряжение / ток 30В / 2А
Тип контактов Нормально-разомкнутые – 2 шт.
Нормально-замкнутые – 2 шт.
Материал корпуса Поликарбонат
Рабочая температура -30…+70 град.С
Класс защиты IP24
Габаритные размеры 87,5 x 87,5 x 24,5 / 56,5 мм (с монтажной коробкой)
Вес 160 гр.
Примечание: устройство не содержит драгоценных металлов требующих учета при хранении, списании или утилизации.
Комплект поставки
Устройство разблокировки – 1шт.
Монтажная коробка с крепежными винтами – 1шт.
Инструкция – 1шт.
Ключ для восстановления после нажатия – 1шт.
Схема подключения
Устройство имеет съемные клеммные колодки. Для подключения проводов снимите колодку, подсоедините провода,
затем вставьте колодку на место
